Сальники ступиц: подбор и замена на технике Massey Ferguson, Dana, Case IH, New Holland и CLAAS
Как подбирать ступичные сальники и манжеты бортовых передач по официальным каталогам производителей мостов и техники: какие исходные данные обязательны и какие ошибки приводят к течи и разрушению подшипников.
Сальник ступицы рассматривают не как самостоятельную расходную деталь, а как элемент ступичного узла, бортовой передачи или колесного редуктора. Он удерживает масло или пластичную смазку в полости подшипников и защищает цапфу, дорожки качения, распорные втулки и упорные шайбы от воды, пыли, абразива и продуктов износа.
Правило подбора: для Massey Ferguson, Dana, Case IH, New Holland и CLAAS сначала определяют машину, исполнение моста, место установки и заводской номер узла. Геометрия манжеты используется как проверка, а не как единственное основание для заказа.
Что подбирают в ступичном узле
| Деталь | Назначение | Критичный признак |
|---|---|---|
| Сальник ступицы | Удерживает смазочный материал в полости ступицы и защищает подшипники от загрязнений. | Диаметр цапфы, наружная посадка, глубина установки, материал рабочей кромки. |
| Манжета бортовой передачи | Герметизирует полость колесного редуктора со стороны полуоси или ступицы. | Тип масла, окружная скорость, давление в картере, состояние дорожки контакта. |
| Кассетное уплотнение | Объединяет рабочие и грязезащитные кромки в одном узле. | Заменяется в сборе, требует правильной осадки и чистой посадочной поверхности. |
| Уплотнительное кольцо | Герметизирует сопряжение крышки, ступицы, корпуса редуктора или осевой втулки. | Профиль, материал, сечение и фактическое место установки. |
Исходные данные для заказа
- Марка, модель, год выпуска и заводской номер машины.
- Исполнение переднего, заднего или портального моста.
- Наличие бортовой передачи, планетарного колесного редуктора или управляемой цапфы.
- Место установки: внутренняя сторона ступицы, наружная крышка, полуось, фланец редуктора, корпус поворотного кулака.
- Смазочный материал: трансмиссионное масло, масло для мостов с фрикционными элементами или пластичная смазка.
- Схема подшипников: конические роликовые подшипники, регулируемый осевой зазор или заданный преднатяг.
- Состояние цапфы, втулки и посадочного отверстия ступицы.
Особенности по производителям
| Техника или мост | На что смотреть | Типичная ошибка |
|---|---|---|
| Massey Ferguson | Передний ведущий мост, бортовая передача и ступичная полость могут иметь разные уплотнения и разные требования к маслу. | Заказ манжеты по размеру без проверки исполнения моста и места установки. |
| Dana | Для мостов Dana важны правильная глубина запрессовки, чистота посадки и целая дорожка контакта на цапфе. | Запрессовка ударами через случайную оправку и перекос корпуса манжеты. |
| Case IH | В одном мосту могут стоять сальники, уплотнительные кольца и шайбы с разной функцией. | Подмена уплотнительного кольца сальником ступицы или наоборот. |
| New Holland | На управляемых мостах нужно отличать уплотнение ступицы от уплотнения поворотного кулака и полуоси. | Выбор детали по названию без привязки к позиции на схеме узла. |
| CLAAS | На комбайнах и тракторах CLAAS встречаются разные варианты ведущих мостов и колесных редукторов в пределах одной линейки. | Перенос детали с похожей машины без проверки заводского исполнения. |
Почему размер не решает задачу
Рабочая среда
Одна манжета работает в масле бортовой передачи, другая в смазке ступичных подшипников. Материал и профиль кромки подбирают под среду и температуру.
Глубина посадки
Смещение по глубине переводит кромку на выработанную или необработанную зону цапфы. Это дает течь даже при правильных диаметрах.
Исполнение моста
Одна модель машины может комплектоваться разными мостами и колесными редукторами. Внешнее сходство ступицы не гарантирует одинаковое уплотнение.
Нагрузка узла
Ведущий мост, управляемый мост и бортовая передача работают при разных скоростях, перекосах, температуре и загрязнении.
Признаки неверного подбора или установки
- Масло появляется на внутренней поверхности колесного диска, ступицы или тормозного щита.
- Ступица нагревается после непродолжительной работы.
- Пластичная смазка темнеет, разжижается или выходит через наружную крышку.
- Течь появляется после мойки, работы в воде или движения на транспортной скорости.
- Новая манжета быстро разрушается при целой посадке, что обычно указывает на биение, поврежденную цапфу или неверную регулировку подшипников.
Что проверять при замене
| Узел | Проверка | Последствие дефекта |
|---|---|---|
| Цапфа или втулка | Кольцевая выработка, задиры, коррозия, перегрев. | Кромка не удерживает масло на поврежденной дорожке контакта. |
| Конические роликовые подшипники | Шум, выкрашивание, перегрев, изменение цвета дорожек и роликов. | Появляется биение ступицы и перекос рабочей кромки. |
| Посадка в ступице | Овальность, следы проворота, повреждение бурта или фаски. | Масло уходит по наружному диаметру корпуса манжеты. |
| Сапун моста | Засорение, повреждение шланга, заклинивание клапана. | Давление в картере выдавливает масло через исправное уплотнение. |
| Регулировка ступицы | Преднатяг, осевой зазор, стопорные гайки, шайбы и шплинты. | Нарушается положение ступицы относительно кромки сальника. |
Ошибки ремонта
- Заказ по надписи на старой манжете. Предыдущая деталь могла быть установлена не по каталогу или уже заменена на неполный аналог.
- Установка по выработанной дорожке. Новая кромка повторит течь старой, если цапфа имеет канавку.
- Удары по рабочей части. Корпус манжеты деформируется, а пружина и кромка теряют расчетное положение.
- Неверная регулировка подшипников. Чрезмерный преднатяг перегревает ступицу, увеличенный зазор вызывает биение.
- Засоренный сапун. Давление внутри моста растет при нагреве и выдавливает масло наружу.
- Неподходящий смазочный материал. Ошибка по маслу или смазке снижает ресурс кромки и подшипников.
Каталожные позиции по ступичным уплотнениям

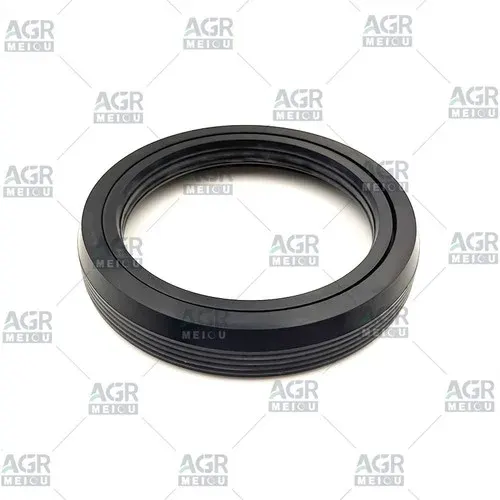

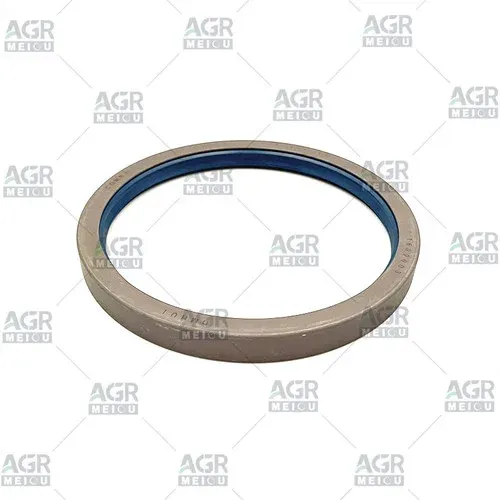

Ниже приведены позиции из каталога, близкие к теме статьи: ступичные сальники и крупноразмерные комбинированные уплотнения для колесных узлов и бортовых передач.
Вывод
Для Massey Ferguson, Dana, Case IH, New Holland и CLAAS правильный порядок подбора один: определить машину и исполнение моста, уточнить место установки, проверить смазочный материал, схему подшипников, цапфу и посадку, затем подтвердить геометрию. Такой порядок снижает риск повторной течи и раннего разрушения ступичных подшипников.
