Уплотнения редуктора хода и гидромотора хода гусеничной спецтехники
Как подбирать торцевые, кассетные и радиальные уплотнения в узле хода гусеничной спецтехники: проверка дренажа, посадочных мест, масла и каталожных номеров.
Узел хода / уплотнения / гусеничная техника
Редуктор хода и гидромотор хода работают как единый узел: гидравлическая часть передает крутящий момент, планетарная передача снижает частоту вращения, а система уплотнений удерживает масло и отделяет внутренние полости от грунта, воды и абразива. Подбор уплотнения здесь нельзя выполнять только по наружному сходству или по одному размеру.
Где работают уплотнения в узле хода
Редуктор хода
В редукторе удерживается трансмиссионное масло. Наружное уплотнение защищает ступицу, венец, подшипники и планетарные шестерни от абразива и воды.
Гидромотор
Уплотнение вала отделяет дренажную полость гидромотора от полости редуктора. Его ресурс зависит от давления в корпусе и температуры рабочей жидкости.
Корпусные соединения
Уплотнительные кольца крышек, фланцев и переходных плит работают статически. Их повреждение часто маскируется под течь торцевого уплотнения.
| Тип уплотнения | Зона установки | Что проверять при подборе |
|---|---|---|
| Торцевое уплотнение | Между вращающейся частью ступицы редуктора и неподвижной частью корпуса. | Диаметры колец, профиль эластомерного элемента, ширину посадочного гнезда, состояние притертых поверхностей, отсутствие перекоса. |
| Кассетное уплотнение | Зона ступицы, где требуется многокромочная защита от грязи, воды и намотанного растительного материала. | Внутренний и наружный диаметры, высоту сборки, исполнение защитных кромок, материал, наличие собственной рабочей втулки. |
| Радиальное уплотнение вала | Вал гидромотора, вал насоса или вспомогательная вращающаяся ступень. | Диаметр вала, диаметр посадочного отверстия, высоту, материал рабочей кромки, допустимое давление и состояние дренажа. |
| Уплотнительное кольцо | Крышки, фланцы, переходные плиты, пробки, каналы тормоза и дренажа. | Размер канавки, сжатие, материал, совместимость с маслом, повреждения от разборки и коррозии. |
Диагностика перед заказом
Одинаковый след масла на корпусе не означает одинаковую причину. Перед заказом уплотнения нужно отделить течь редуктора от утечки гидромотора и от дефекта корпусного соединения.
| Признак | Вероятная причина | Контрольная операция |
|---|---|---|
| Масло выходит со стороны ведущего колеса | Износ торцевого или кассетного уплотнения, повреждение посадочного места, увеличенный люфт подшипников. | Проверить осевой и радиальный люфт, следы перегрева, коррозию гнезда, чистоту притертых поверхностей. |
| Уровень масла в редукторе растет | Рабочая жидкость гидросистемы проходит через уплотнение вала гидромотора в полость редуктора. | Проверить дренажную магистраль, давление в корпусе гидромотора и состояние уплотнения вала. |
| Повторная течь после замены | Не устранена первичная причина: забит дренаж, поврежден вал, нарушена соосность, изношены подшипники. | Проверить вал измерительным инструментом, осмотреть рабочую дорожку, измерить давление в дренажной полости. |
| Сильный износ наружной зоны уплотнения | Работа в песке, глине, воде, остатках растений; недостаточная защита кромок или неверный тип уплотнения. | Оценить условия работы, наличие защитных колец, состояние грязеотражателя и правильность выбранного исполнения. |
Почему дренаж важен для уплотнения вала
Уплотнение вала гидромотора не является предохранительным клапаном. Если давление в корпусе растет из-за забитой магистрали, неверной прокладки рукава, холодного масла или внутреннего износа гидромотора, рабочая кромка получает нагрузку, на которую она не рассчитана. В результате появляется течь, хотя само новое уплотнение может быть подобрано правильно.
Данные, которые нужны для точного подбора
- Модель машины, тип ходовой части и сторона установки.
- Номер редуктора хода, номер гидромотора или номер узла в сборе.
- Каталожный номер старого уплотнения, если маркировка читается.
- Внутренний диаметр, наружный диаметр, высота и профиль уплотнения.
- Материал рабочей кромки: NBR, FKM, PTFE или материал по спецификации производителя узла.
- Тип масла, рабочая температура, наличие воды и абразива в зоне хода.
- Состояние вала, втулки, посадочной канавки, подшипников и грязеотражателей.
Ошибки ремонта
Ошибки при разборке
- Поддевание притертой поверхности металлическим инструментом.
- Смешивание половин торцевого уплотнения из разных комплектов.
- Повторная установка эластомерного элемента с надрывом или остаточной деформацией.
- Сборка без очистки посадочной канавки от коррозии и плотного грунта.
Ошибки после сборки
- Заправка редуктора без контроля объема масла.
- Пуск машины без проверки дренажной магистрали гидромотора.
- Игнорирование люфта подшипников ведущей ступицы.
- Эксплуатация с поврежденным грязеотражателем или крышкой.
Каталожные позиции для проверки
В блок ниже вынесены позиции, которые реально относятся к гидромоторам, гидронасосам, бортовой передаче и ходовой части: Bosch Rexroth по собственным артикулам, MEIOU как aftermarket по применимости Sauer Danfoss/Rexroth и CATERPILLAR Duo-cone для тяжелых торцевых уплотнений.

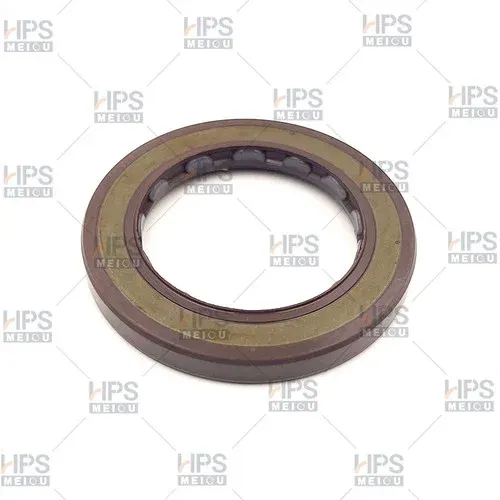

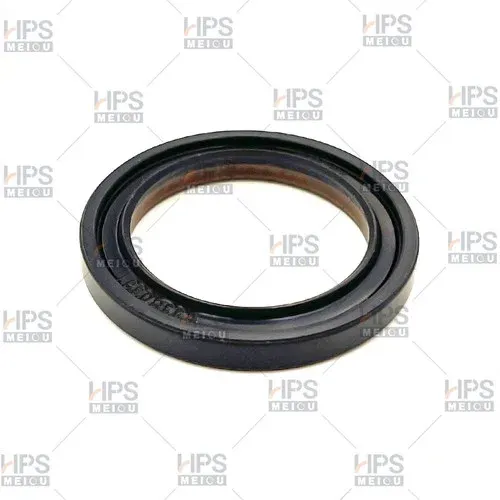

| Каталожный номер | Бренд карточки | Группа | Применимость / размер |
|---|---|---|---|
| R987054076 | Bosch Rexroth | Радиальное уплотнение вала | F10-16; 28 x 40 x 6 мм, тип HP. |
| R987053914 | Bosch Rexroth | Радиальное уплотнение вала | A4VSO40; применять только после сверки исполнения насоса. |
| 1510283007 | Bosch Rexroth | Радиальное уплотнение вала | AZPB; позиция для шестеренного насоса Bosch Rexroth. |
| 1901003 | MEIOU | Сальник гидронасоса/гидромотора | Rexroth A2FO10/12/16, A2FE10/12/16, A2FM10/12/16, A10VO45; Sauer Danfoss 42L28; 28 x 40 x 6 мм, VITON. |
| 1901069 | MEIOU | Сальник гидромотора | Sauer Danfoss OMP / OMR / DH / DS; комплект 151-1286; 28,6 x 39 x 4,9 мм, NBR. |

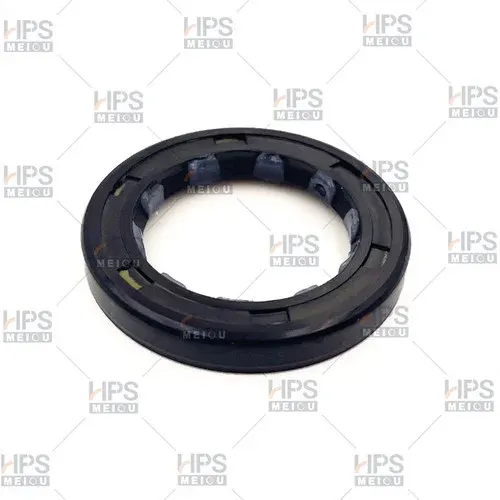

| 1901030 | MEIOU | Сальник гидромотора | Sauer Danfoss OMR160F / 42L41 / 42R41; комплект 151-6464; 28,56 x 42 x 5,5 мм, NBR. |
| 1903007 | MEIOU | Сальник гидронасоса/гидромотора | Sauer Danfoss 51C80, 90R100/130/180/250, 51D080; 44,45 x 60 x 7 мм, VITON. |

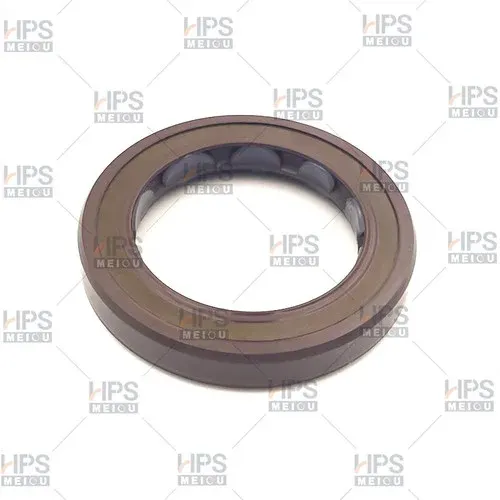

| 1902030 | MEIOU | Сальник гидронасоса/гидромотора | Sauer Danfoss 90R55, 90MV/MVC055; 34,92 x 52 x 6 мм, VITON. |
| 9W7225 | CATERPILLAR | Duo-cone | 100,1 x 119,1 x 31,8 мм, тип N; торцевое уплотнение ходового узла. |
| 9W6692 | CATERPILLAR | Duo-cone | 318,5 x 346,5 x 38 мм, тип N; крупная группа для тяжелых вращающихся узлов. |

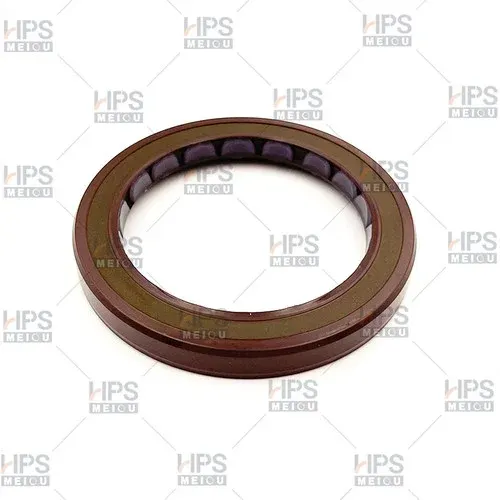

Манжета вала для насосов и гидромоторов Danfoss серий 51C, 51D и 90R.
Вывод
Для редуктора хода и гидромотора хода важен не только размер уплотнения, но и причина выхода из строя. Торцевое уплотнение страдает от абразива, перекоса и люфта. Кассетное уплотнение выбирают там, где нужна многокромочная защита. Радиальное уплотнение вала гидромотора проверяют вместе с дренажной магистралью и давлением в корпусе. Такой порядок снижает риск повторной течи после ремонта.
