VSF MVD 01 — схема с. 58

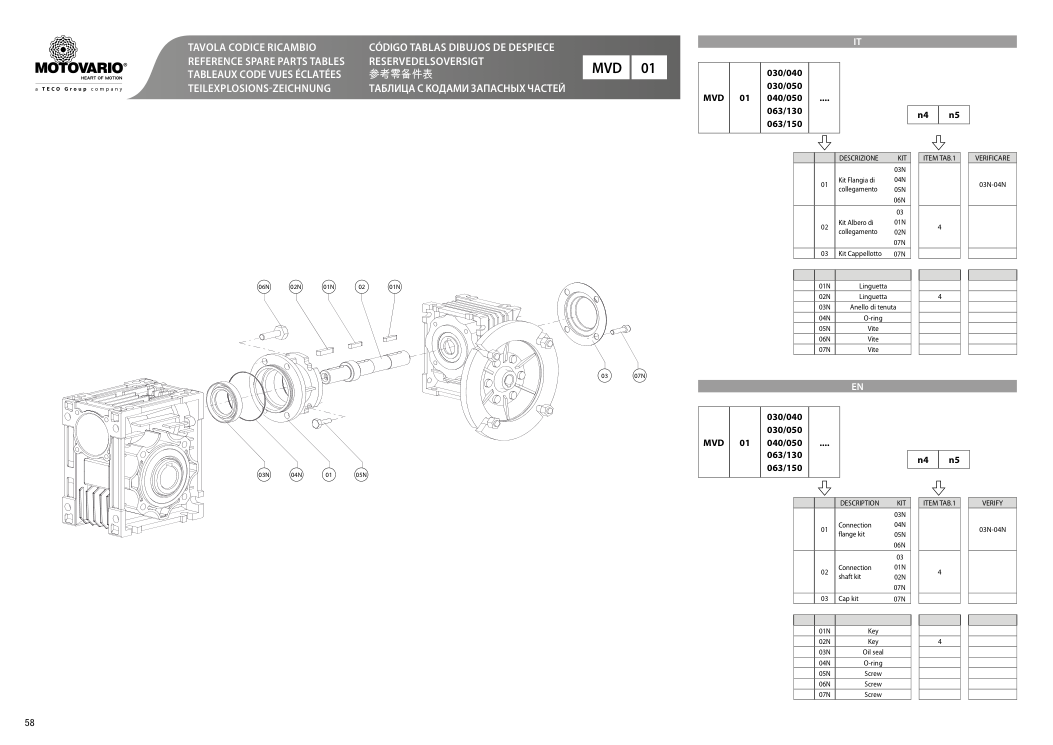

Взрыв-схема Motovario VSF MVD 01.

Чертёж агрегата и применимостью к Motovario VSF MVD 01 030/040, Motovario VSF MVD 01 063/150, Motovario VSF MVD 01 030/050, Motovario VSF MVD 01 040/050, Motovario VSF MVD 01 063/130. Рассмотрите расположение узлов в интерактивном просмотрщике.

Схема агрегата VSF MVD 01 — схема с. 58 для Motovario VSF MVD 01 030/040, Motovario VSF MVD 01 063/150
VSF MVD 01 — схема с. 58 — обозначения деталей и расположение позиций на агрегате. Изображение слегка размыто для гостей.
