VSF MVI 06 — схема с. 54

Взрыв-схема Motovario VSF MVI 06.

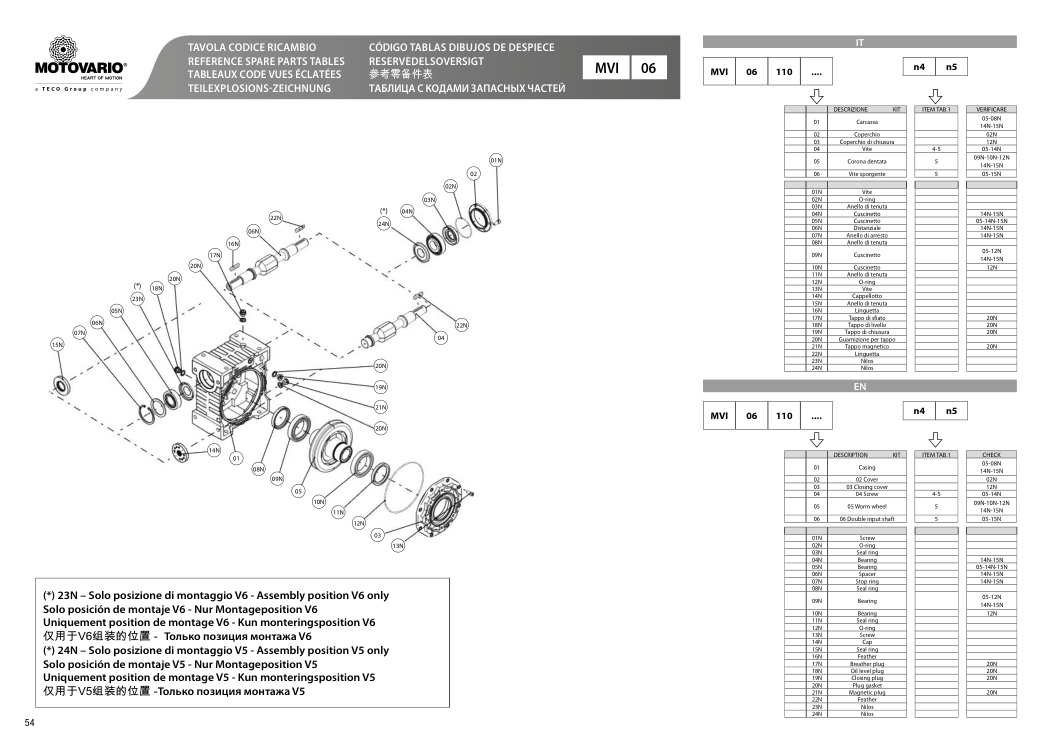

Чертёж агрегата и применимостью к Motovario VSF MVI 06 110. Рассмотрите расположение узлов в интерактивном просмотрщике.

Схема агрегата VSF MVI 06 — схема с. 54 для Motovario VSF MVI 06 110
VSF MVI 06 — схема с. 54 — обозначения деталей и расположение позиций на агрегате. Изображение слегка размыто для гостей.
