H/HA MCX 13 — схема с. 78

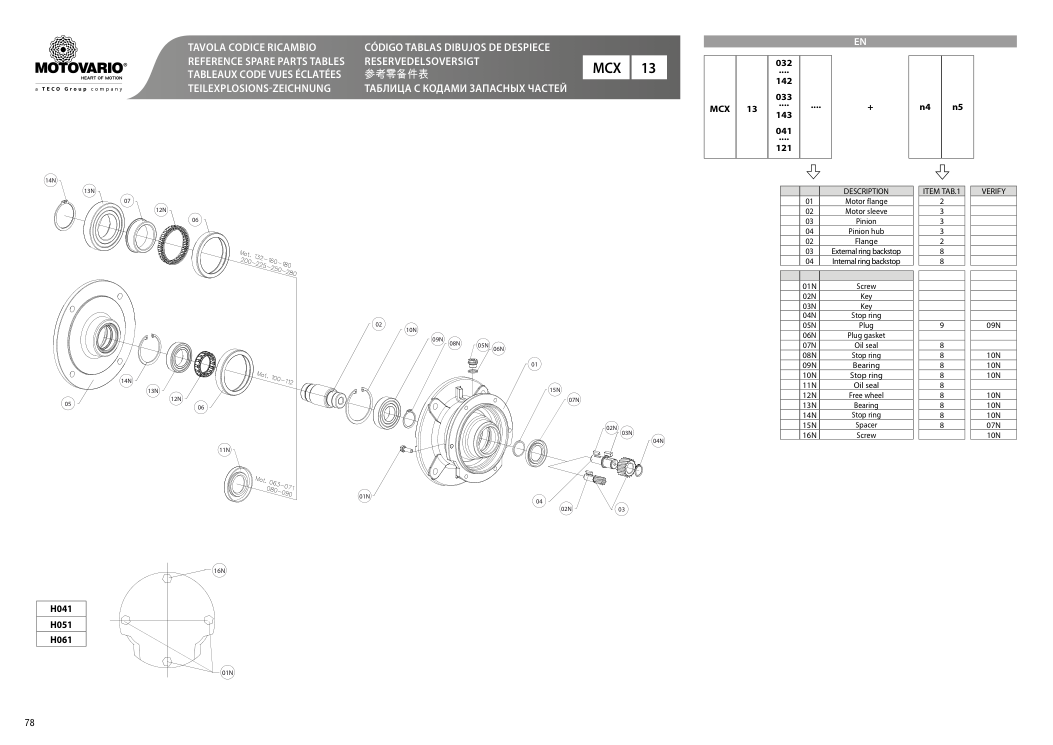

Взрыв-схема Motovario H/HA MCX 13.

Чертёж агрегата и применимостью к Motovario H/HA MCX 13 033, Motovario H/HA MCX 13 041, Motovario H/HA MCX 13 142, Motovario H/HA MCX 13 143, Motovario H/HA MCX 13 032. Рассмотрите расположение узлов в интерактивном просмотрщике.

Схема агрегата H/HA MCX 13 — схема с. 78 для Motovario H/HA MCX 13 033, Motovario H/HA MCX 13 041
H/HA MCX 13 — схема с. 78 — обозначения деталей и расположение позиций на агрегате. Изображение слегка размыто для гостей.
